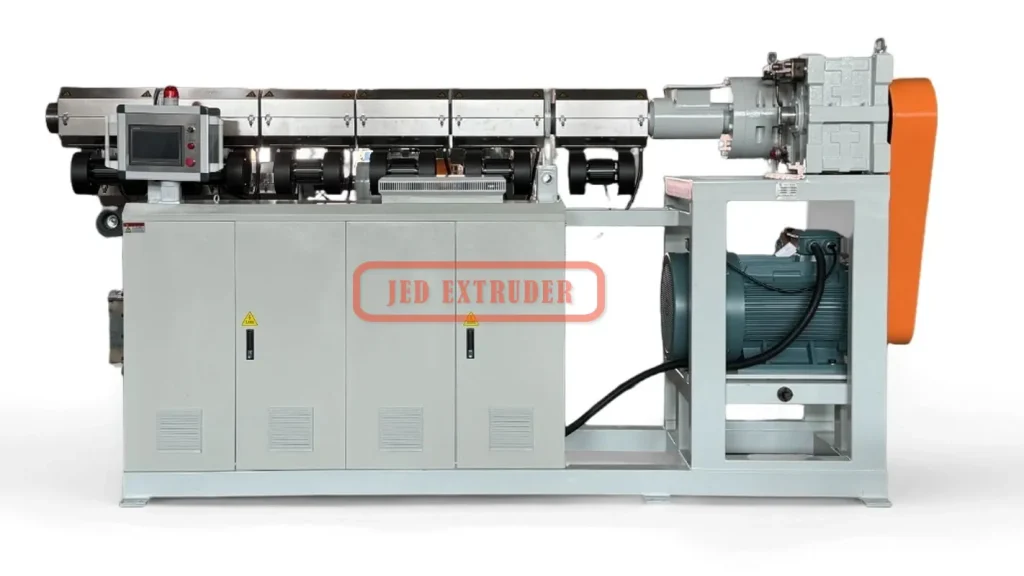

非标定制的双层共挤挤出机

100-33挤出机机械技术部分

1. Φ100/33挤出机
   螺杆直径 Φ100
   长径比33：1
   驱动电机功率交流金艺变频90KW/380V/50HZ
   机筒加热区 7 X 10KW/380V
   风机冷却区 7 X550W/380V
   螺杆额定转速75rpm
   四个预留区域
   螺杆机筒采用优质氮化钢制成，氮化深度为0.5-0.7mm， 适用于HV850以上的EVA氮化硬度
2. 主要配置：
   1）电机：采用金翼90KW交流变频电机
   2）变速箱：国产优质变速箱250
   3）加热方式：机筒采用陶瓷加热线圈，加热温度室温~300C;
   4）冷却方式：进料区设有自来水冷却装置，每个区域加热点下方安装风扇进行自动冷却：
   5）测温元件：选择K型;
   6）保护罩和料斗：圆形不锈钢材质;
   7）中心高度：挤出机中心高度为1850mm，8
   ）传动方式：皮带轮
   9）法兰：出料口螺纹连接
   10）管道：各区域加热管线隐藏式设计，集中位于配电箱内，

电气部分
汇邦PLC、触摸屏 昆仑通讯状态
开关 正特
变频器/兰格
加热 固态、接触器 西门子
集成控制柜 钢琴式
机

45-25 挤出机机械技术部分

1. Φ45/25挤出机
   螺杆直径 Φ45
   长径比25：1
   驱动电机功率交流金义变频器 11KW/380V/50HZ
   筒体加热区 4 X 2.0Kw/220V
   风机冷却区 4 X60W/380V
   螺杆额定转速：80rpm 预留区域

   数 螺杆机筒采用优质氮化钢制成，氮化深度为0.5-0.7mm， 适用于热熔胶挤出，氮化硬度HV850以上
2. 主要配置：
   1）电机：采用金亿11KW交流变频电机
   2）变速箱：国产优质变速箱133
   3）加热方式：机筒采用铸铝加热环，加热温度室温~300C;
   4）冷却方式：进料区设有自来水冷却装置，每个区域加热点下方安装风扇进行自动冷却：
   5）测温元件：选择K型;
   6）防护罩和料斗：Q235喷漆处理
   7）中心高度：45台挤出机与100台挤出机平行放置，中心高度为1550mm。挤出机可以通过功率为 550W/380V 的电机驱动螺杆来调节高度。出口处安装有升降按钮，挤出机可以通过直线导轨前后或水平移动，直线导轨用螺栓锁紧。设备颜色：待定

8）传动方式：皮带轮
9）法兰：出料口螺纹连接
10）管道：各区域加热管线隐藏式设计，集中位于配电箱内，

电气部分
集成了 100 个控制柜，开关 正泰
变频器/朗格
加热固态，接触器西门子
